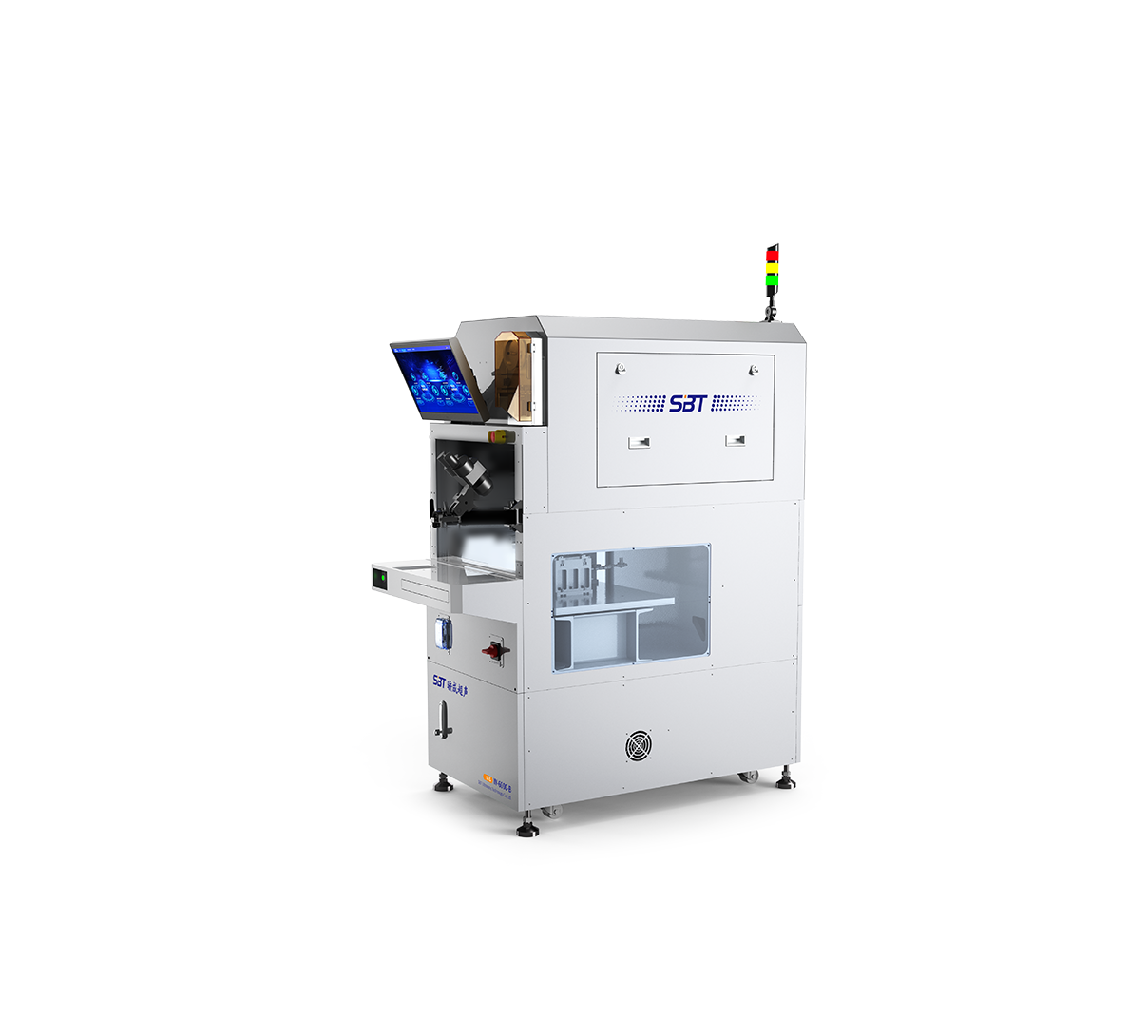

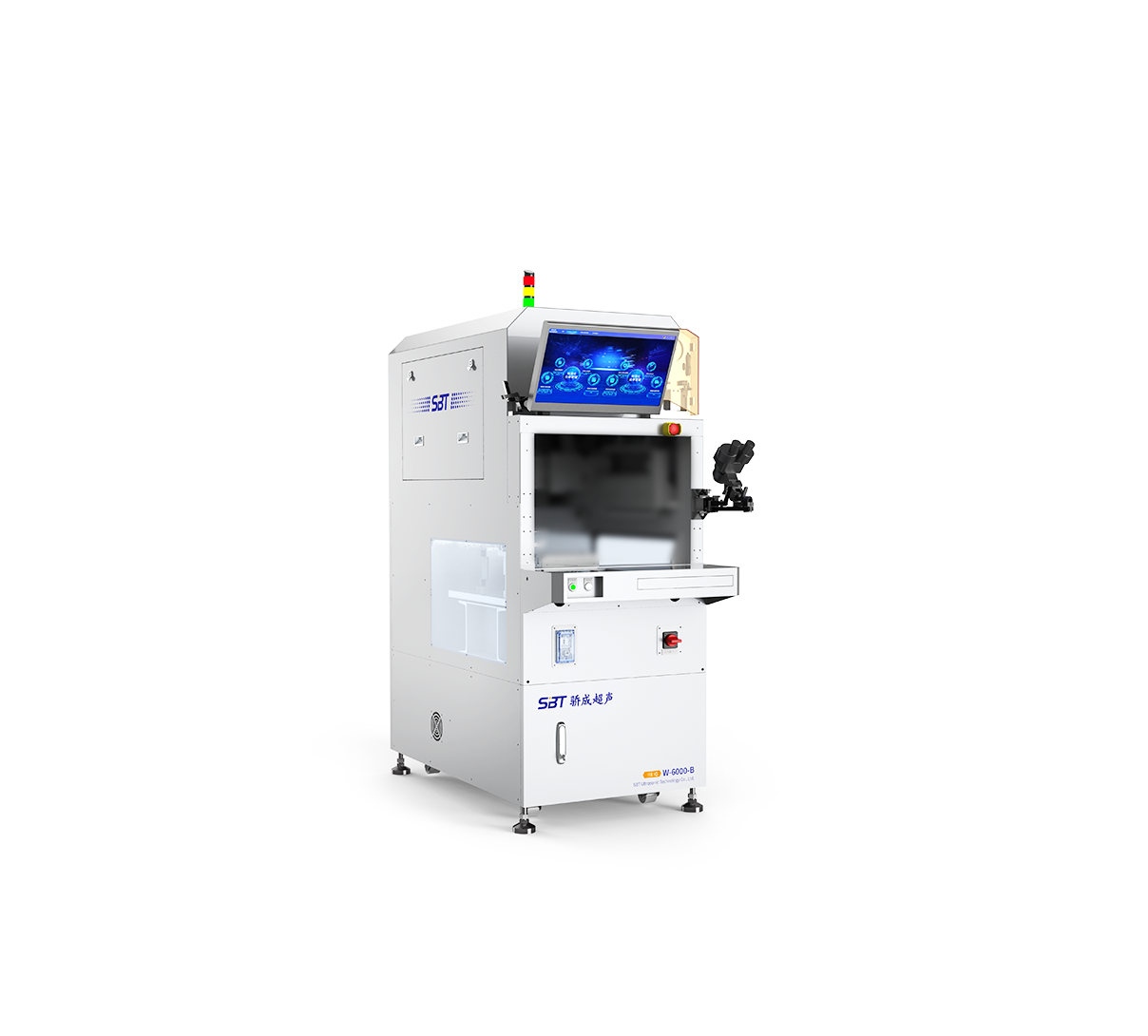

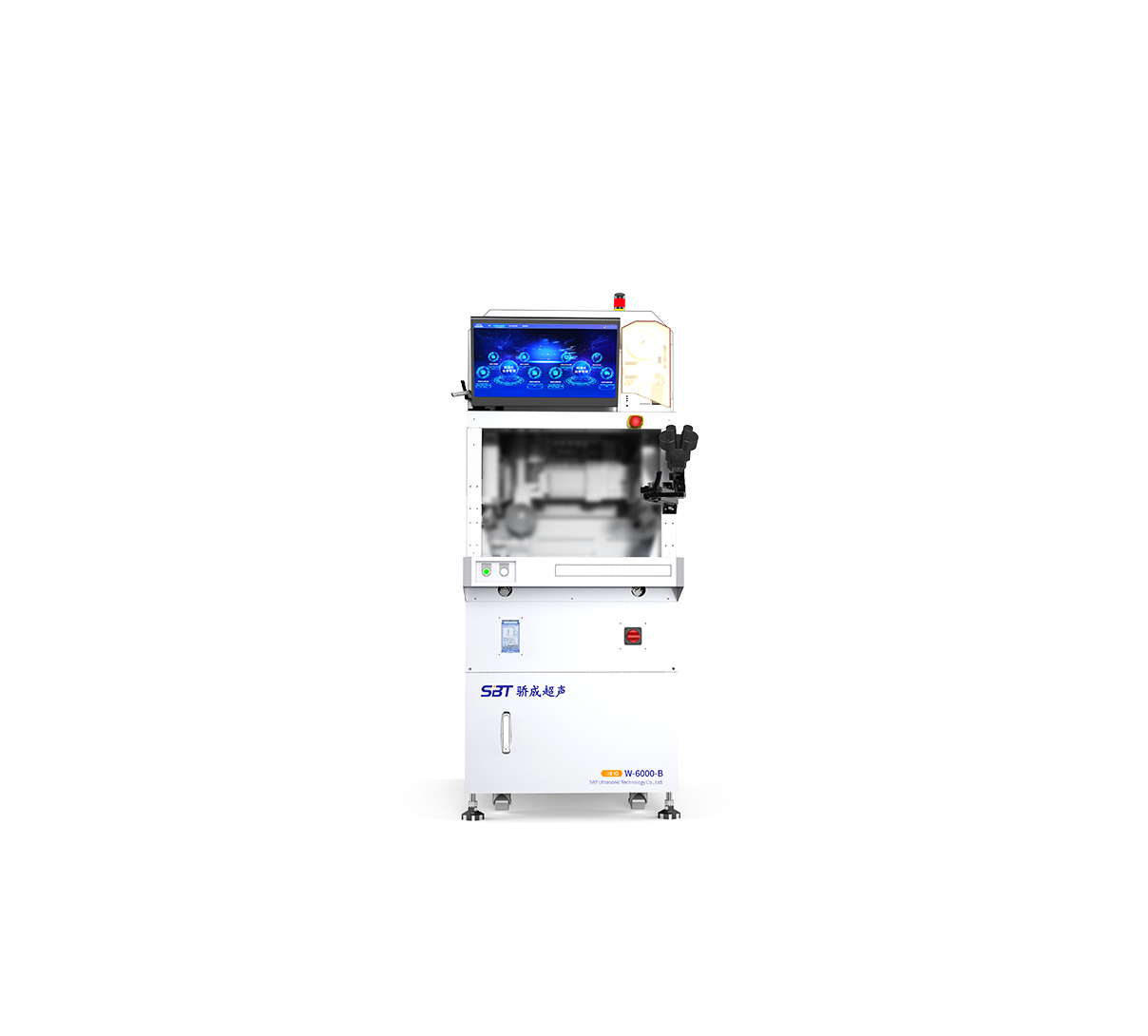

超聲波鋁線鍵合機
應用范圍
IGBT、汽車電子、激光器、車用充電模塊、電池等
設備優勢
Y軸采???雙驅控制?式,同步性更好;
先進的焊接質量監控系統,實時監控焊接品質;
?破壞性拉?測試(ALC),在線檢測焊接不良;
磁?彈簧補償技術,Z軸運動更加平穩,配件壽命更?;
圓筒直線電機實現ZR解耦,降低Z軸負載,減?焊前沖擊;
在線壓?校準技術,可快速實現壓?校準,隨時檢測壓???;
?像素的GBS裝置,可以清晰檢測劈?、切?、線嘴的位置;
可搭配料盒式、流?線、模組等多種?動上下料?式;
單獨電機帶動PR系統上下移動,兼容不同識別?度,產品適應性更?;
主要參數
鋁帶范圍
500 x 100μm to 2000 x 300μm
鋁線線徑
4~20mil
頻率
80±1.5kHz和60±1.5kHz
X Y 軸
線性馬達(分辨率0.1μm)
重復性
±3.0μm at 3σ
焊接區域
300mm x 300mm
Z軸
圓形直線電機
行程
50㎜
分辨率
0.1μm
旋轉軸
伺服電機
行程
± 220°
分辨率
0.0096°
視野
9.6㎜X7.2㎜
發生器
數字鎖相,0-50W
焊接力
可編程50-1500g

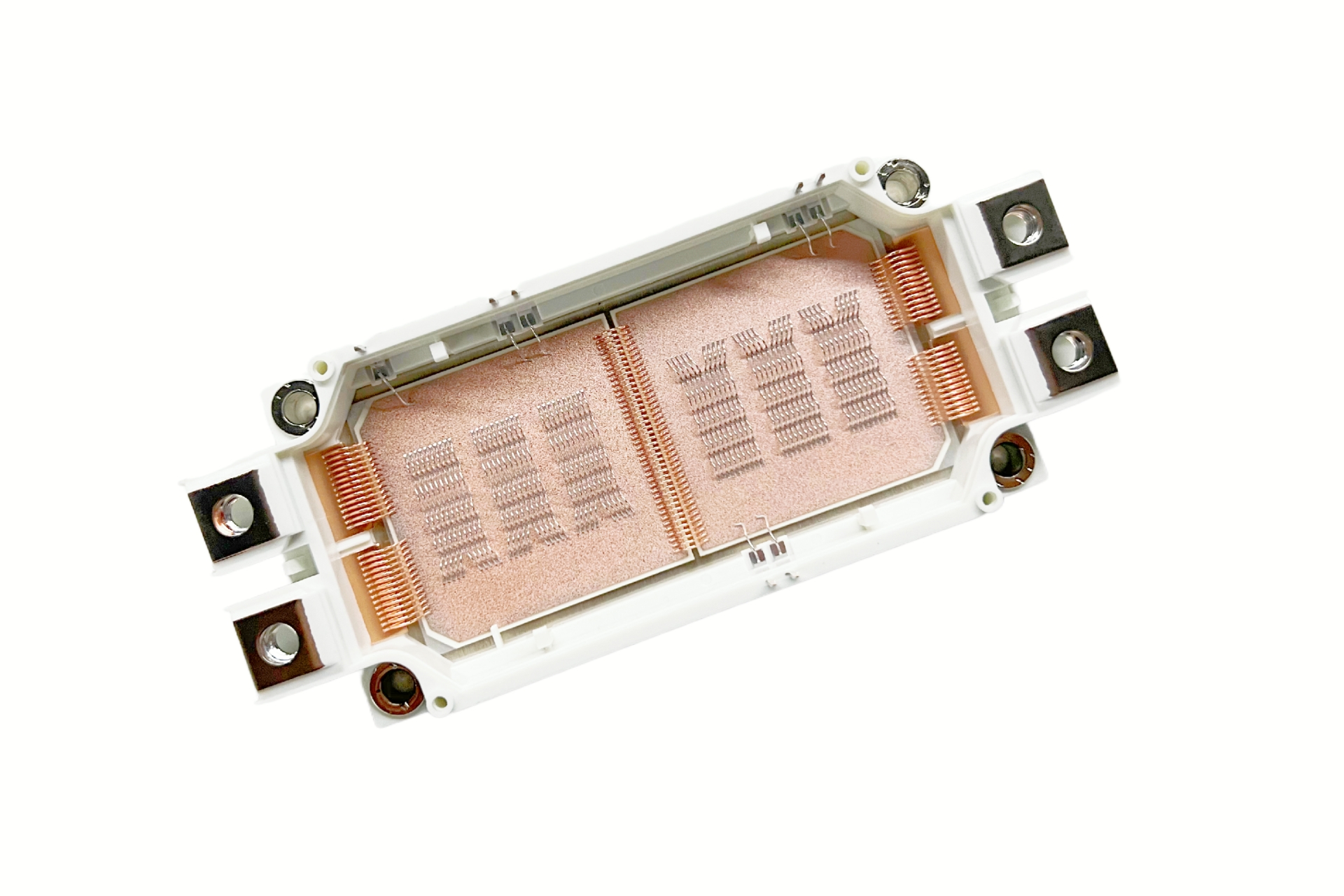

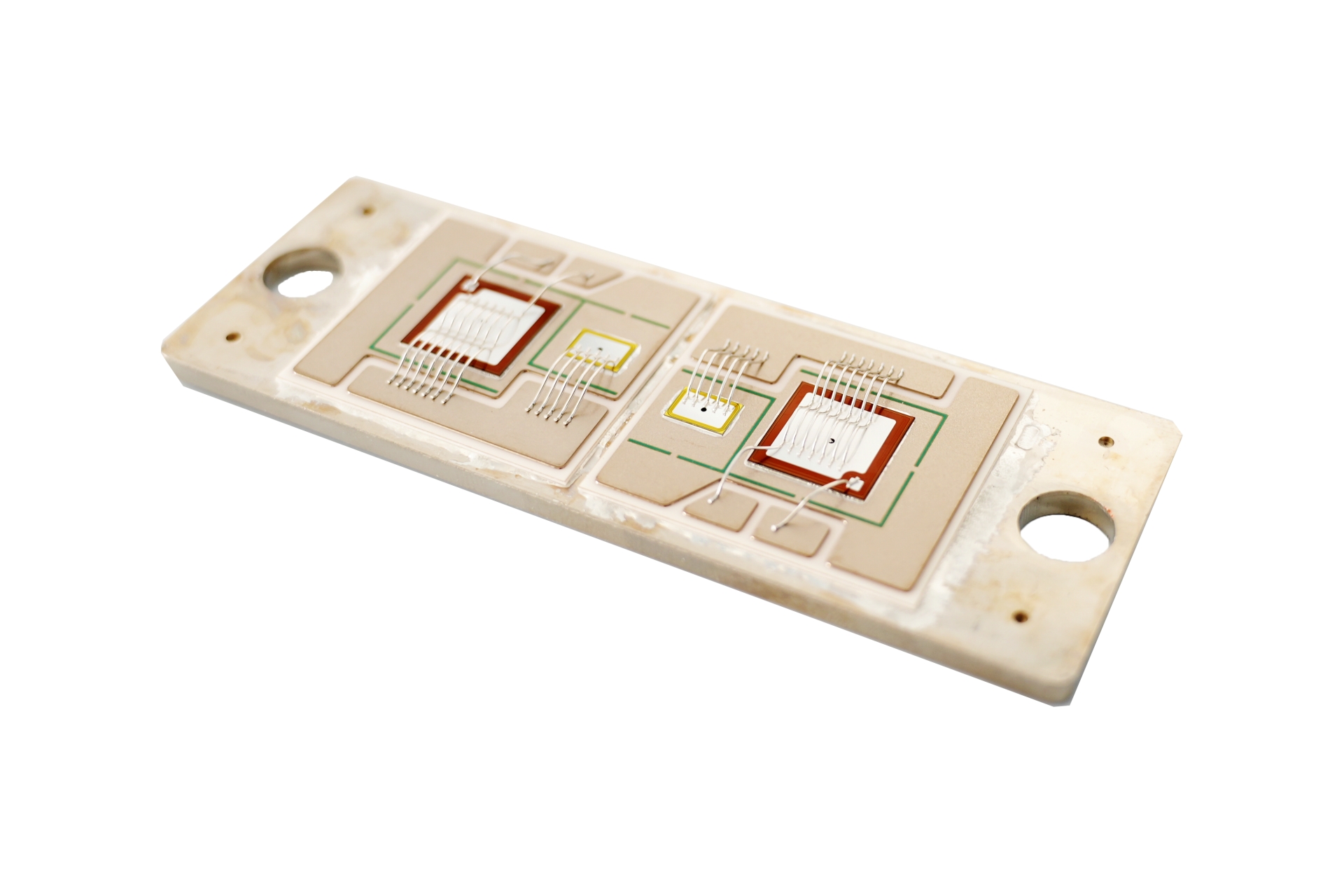

焊接樣品
