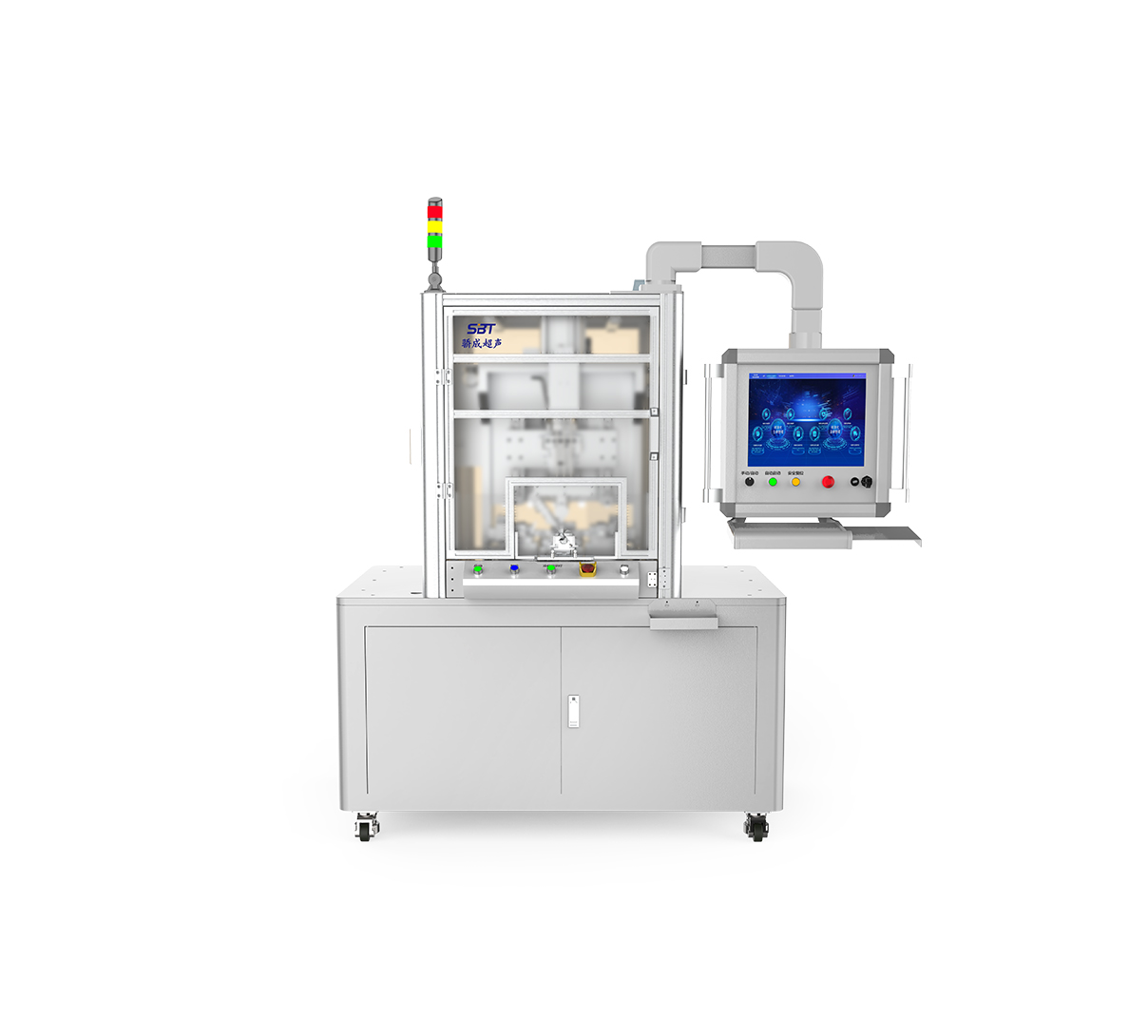

超聲波線束焊接機WD
應用范圍
線束和端子的焊接,包括銅線、鋁線和鋁端子的焊接,銅線、 鋁線、編織線和銅端子的焊接,以及銅片和鋁片的焊接。
設備優勢
全數字式超聲波控制系統,可實現頻率、振幅、壓力、能量等參數的數字化控制;
可根據操作要求和應用環境定制焊頭、焊齒、焊座和可調節夾具,滿足不同焊接需求;
操作簡單,手動和全自動均可,能夠適應不同的生產流程;
采用垂直楔桿式焊接方式,能夠滿足大壓力、小振幅的焊接要求,可防止焊接裂紋產生;
可配備線束自動上料系統和驕成機器人上端子系列。
主要參數
焊接模式
時間模式/能量模式
頻率
20kHz
振幅設置
10-70μm
能量設置
0~9999J
焊接對象
銅線/鋁線、銅鋁端子
焊接線徑
銅線16-70㎜2
進線方向
前后進線
電源
三相四線 380V
保護
密碼保護和參數保護
控制
工控機控制IPC
氣壓
0.6MPa

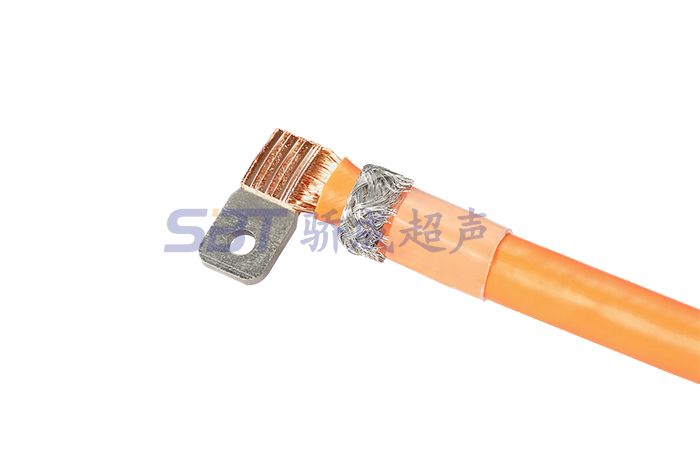

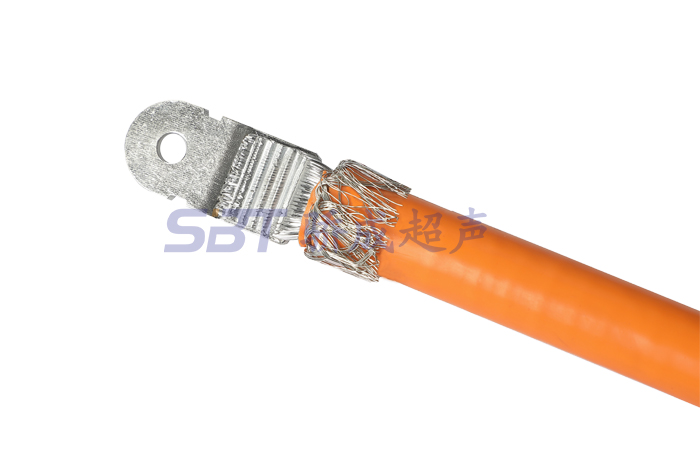

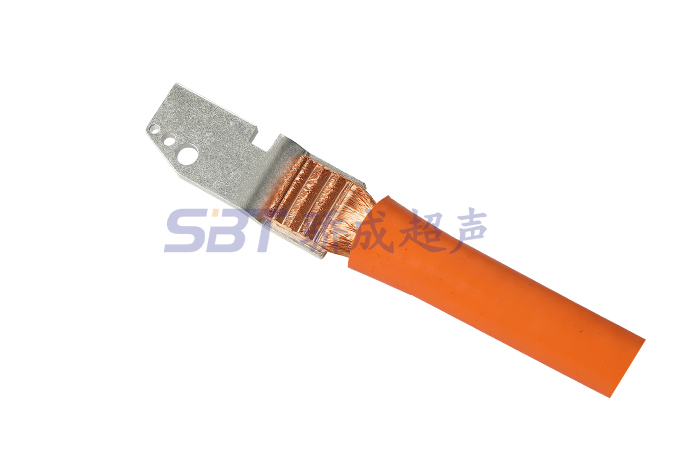

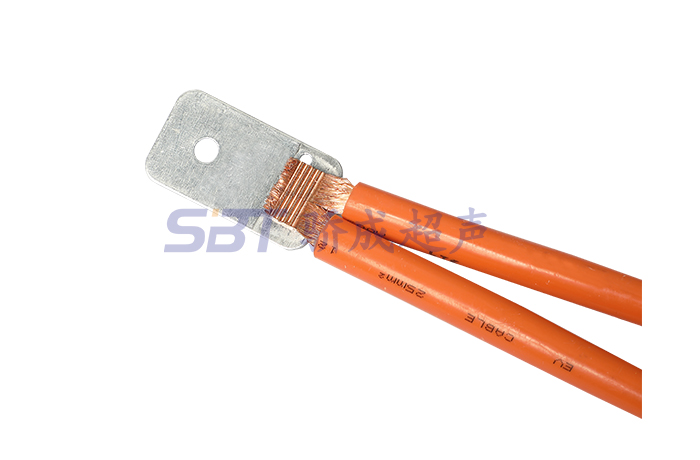

焊接樣品
